L85 Aufhängung Stützräder vorne u. hinten Upgrade Kit 085D000008

144,10

L85 Upgrade Kit v19 für Vorder- und Hinterrad (Stützräder) 085D000008
Auch als komplettes Ersatzteil Kit für L85 ab BJ. 2019 verwendbar.

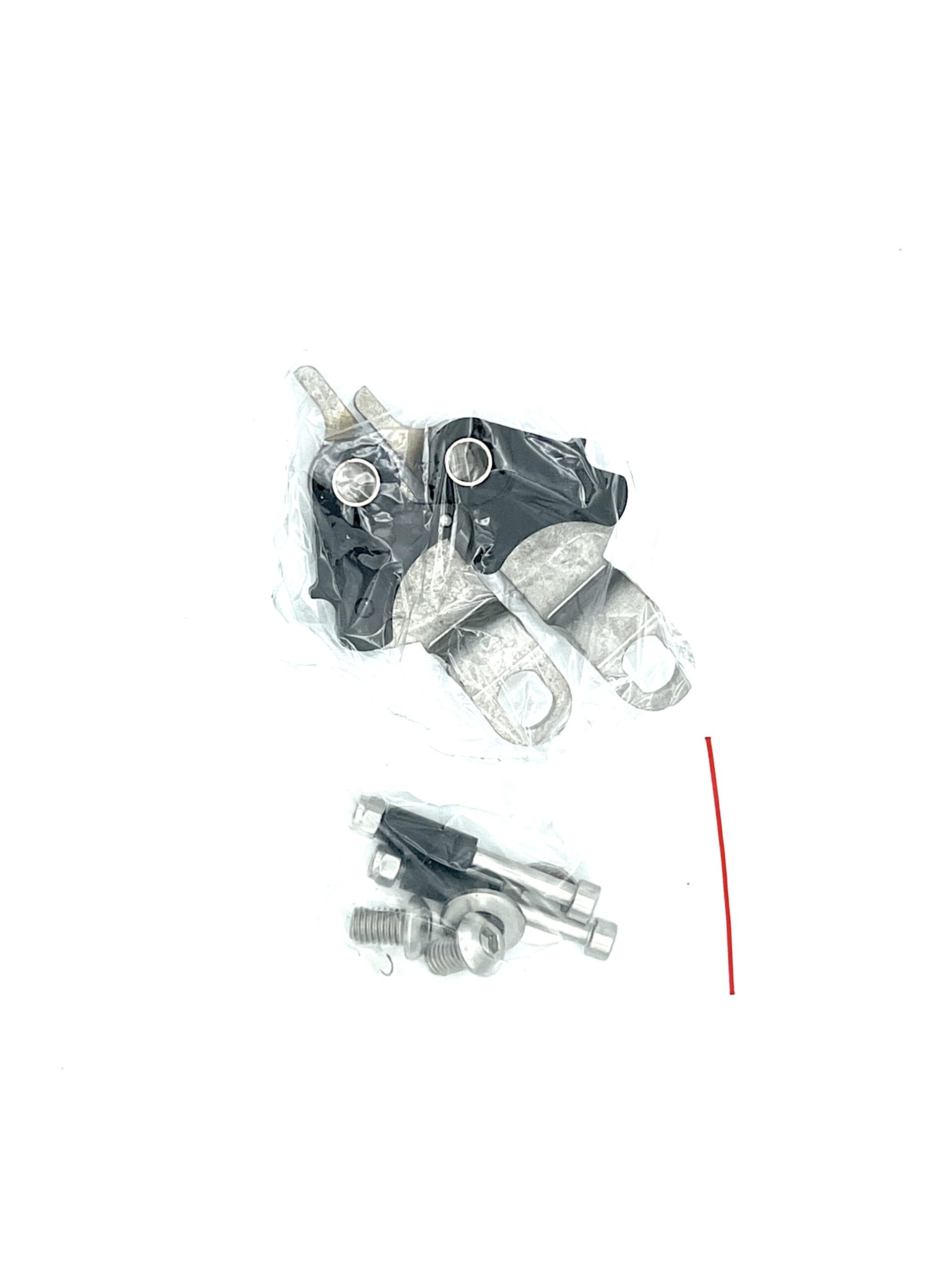

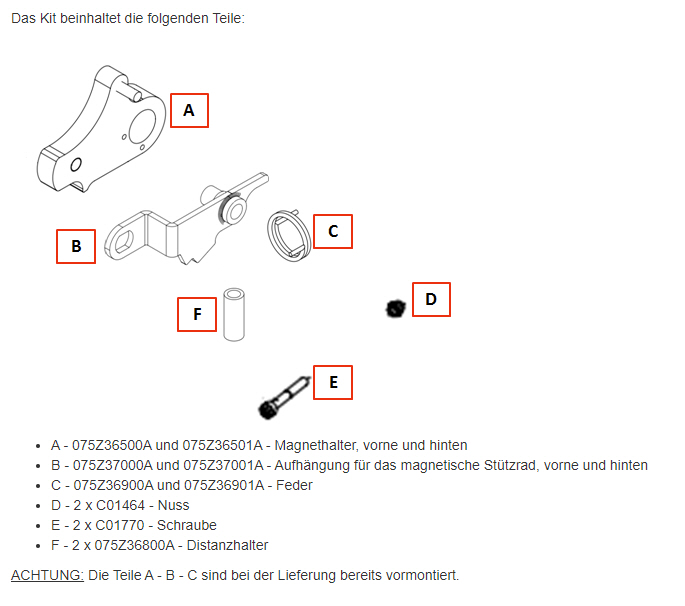

Lieferumfang:
A – 075Z36500A und 075Z36501A – Magnethalter, vorne und hinten
B – 075Z37000A und 075Z37001A – Aufhängung für das magnetische Stützrad, vorne und hinten
C – 075Z36900A und 075Z36901A – Feder vorne u. hinten
D – 2 x C01464 – Mutter
E – 2 x C01770 – Schraube
F – 2 x 075Z36800A – Distanzhalter
Einbauanleitung als PDF Download

passend als Umbaukit für:
Ambrogio: L85 mit Chassis ab 2017
Techline: X8 mit Chassis ab 2017
Wiper: Joy mit Chassis ab 2017

passend als Ersatzteil für:
Ambrogio: L85 mit Chassis ab 2019
Techline: X8 mit Chassis ab 2019
Wiper: Joy mit Chassis ab 2019

Referenznummer:
Ambrogio, Techline, Wiper, ZCS: 085D000008

Lieferzeit: Bestellartikel: 5-10 Werktage

Artikelnummer: 085D000008 Kategorie: Schlagwörter: , , , ,

Beschreibung

L85 Upgrade Kit 2019 für Vorder- und Hinterrad (Stützräder) 085D000008
Auch als komplettes Ersatzteil Kit für L85 ab BJ. 2019 verwendbar.

Betroffene Roboter:
Ambrogio L85 Modell – Produktion 2017 & 2018
Techline Tech 8 Modell – Produktion 2017 & 2018
Wiper Joy Modell – Produktion 2017 & 2018

3. Problembeschreibung
Der Roboter ist nicht in der Lage, eine Steigung von über 20° zu bewältigen. Er stoppt und ändert die Richtung aufgrund zu geringer Traktion.
Bei sehr losem Untergrund und der daraus resultierenden schlechten Traktion und durchdrehenden Antriebsrädern könnte durch den täglichen
Gebrauch die Rasenoberfläche beschädigt werden.

4. Ursache
Die Ursache ist auf die Beschaffenheit der Drop-Down-Radstruktur zurückzuführen, während der Roboter am Hang fährt. In schwierigen
Situationen kann der Roboter nicht mehr vorwärts fahren, da die Antriebsräder eine zu geringe Traktion aufweisen und durchrutschen. Aufgrund
des Motion-Sensors ändert der Roboter dann die Richtung, was zu einer nicht ausreichenden Mähleistung am Hang führt.
Diese Problematik wird von der Höhe der Achse ausgelöst, an dem das Drop-Down-Rad montiert ist, welches sich auf und ab bewegt. Unten ist
beschrieben, wie sich die Form des Chassis von 2016 bis 2018 verändert hat.

5. Lösung
Die Lösung ist der Umbau der Achse des Drop-Down Rades und der Aufhängung dieser Achse.

Wie in Abbildung 7 sichtbar, wurde der Bereich der Radaufhängung entfernt, der den Untergrund berührt und dadurch die Probleme verursacht hat. Jetzt hat das Chassis wieder dieselbe Form des Roboters aus 2016, ohne dabei den Vorteil eines Drop-Down Rades in punkto Sicherheit zu verlieren. Weiters kann der Roboter durch das magnetische Stützrad eine Blockade des Roboters erkennen und sich gegebenenfalls daraus befreien.

Lieferumfang:
A – 075Z36500A und 075Z36501A – Magnethalter, vorne und hinten
B – 075Z37000A und 075Z37001A – Aufhängung für das magnetische Stützrad, vorne und hinten
C – 075Z36900A und 075Z36901A – Feder vorne u. hinten
D – 2 x C01464 – Mutter
E – 2 x C01770 – Schraube
F – 2 x 075Z36800A – Distanzhalter

passend als Umbaukit für:
Ambrogio: L85 mit Chassis ab 2017
Techline: X8 mit Chassis ab 2017
Wiper: Joy mit Chassis ab 2017

passend als Ersatzteil für:
Ambrogio: L85 mit Chassis ab 2019
Techline: X8 mit Chassis ab 2019
Wiper: Joy mit Chassis ab 2019

Referenznummer:
Ambrogio, Techline, Wiper, ZCS: 085D000008
